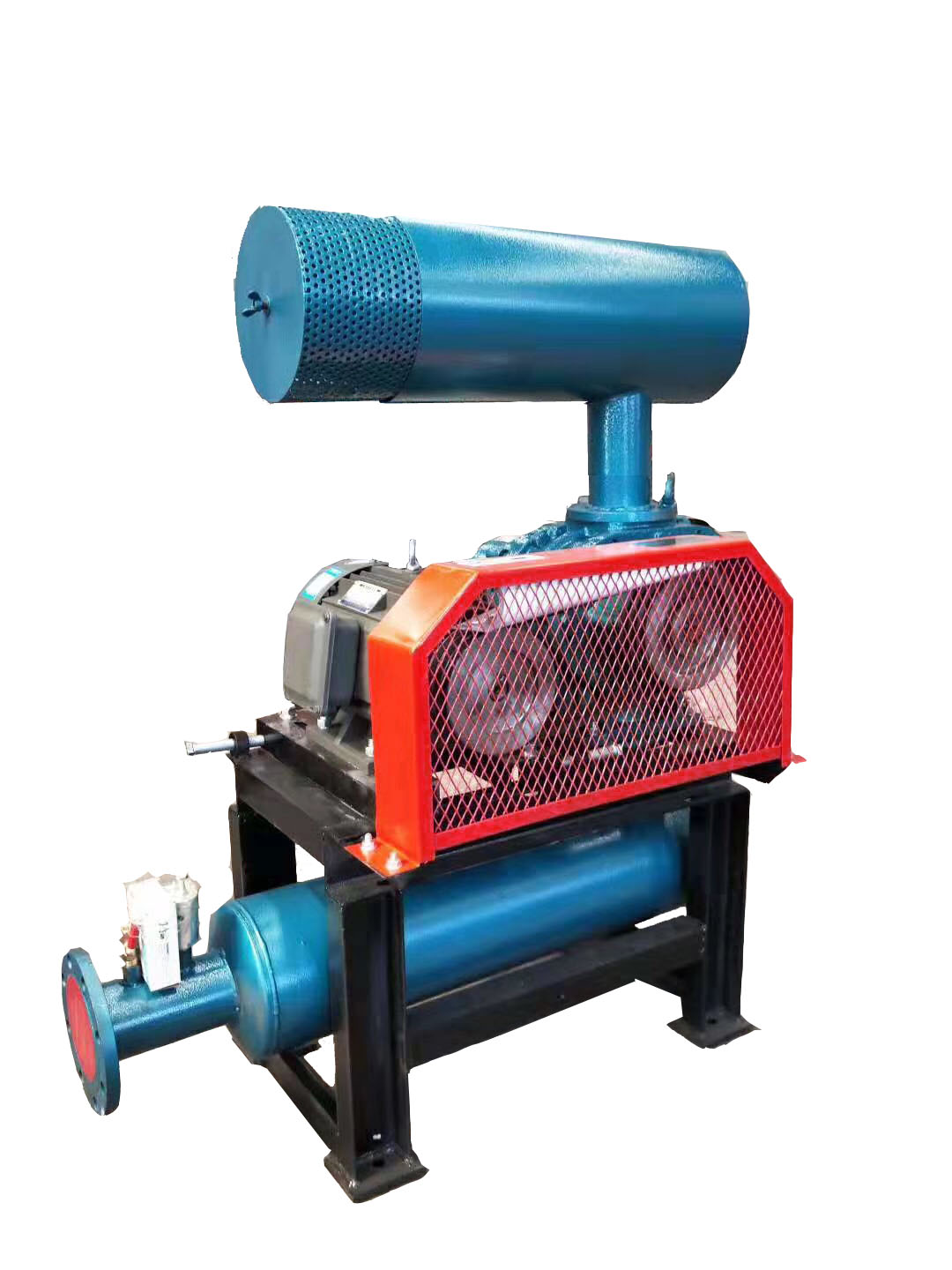

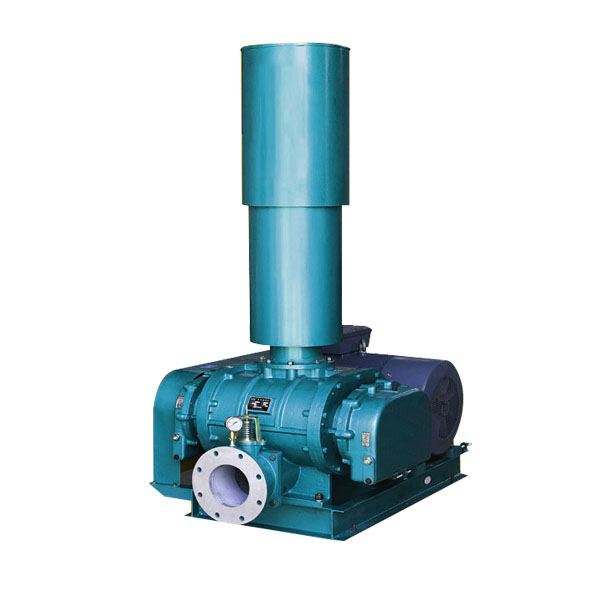

羅茨風機安裝圖及拆解圖

羅茨風機安裝圖及拆解圖：

1.拆卸羅茨鼓風機之前，應該了解風機的構造和性能，主要零件的結構的組成。從拆卸到安裝，應有一名專業風機安裝的專人負責。

2.拆卸零件的時候，主要是精密的重要零件部分，需要分別打上字頭或作出標記，以免安裝時發生錯誤沒法還原。

3.根據羅茨鼓風機零件的不同，選用適當?shù)墓ぞ哌M(jìn)行拆卸并安放好。

4.拆下來的零件，我們應排列整齊，分類擺放好，以免安裝時取用麻煩或發生錯亂造成找不到的情況。

5.拆卸機殼的接合面時，應輕輕地撬動，防止損壞接合面而造成機殼漏氣。

6.拆卸風機時，應對機器內部的間隙進行仔細測量，如轉子與轉子之間的間隙多大，轉子與機殼之間的間隙多少，并應記入安裝記錄本內，為以后的安裝檢修提供數據。

7.拆卸各接合面上的墊板，應仔細進行，盡量不損壞，并應測量其厚度，記于安裝記錄本內，便于以后安裝時，有原始依據可循，不會造成無法安裝的局面。

以上即是羅茨鼓風機的拆卸分解圖。
