羅茨風機輸灰系統原理圖

氣力除灰系統對氣源設備有特殊要求，如效率高，風量、風壓要滿足輸送物料的要求，風壓變化時對風量的影響要小，等等。燃煤電廠氣力除灰系統常用的氣源設備有空氣壓縮機、鼓風機如離心式、羅茨式和水環式真空泵等。

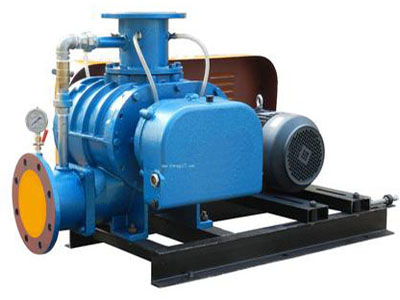

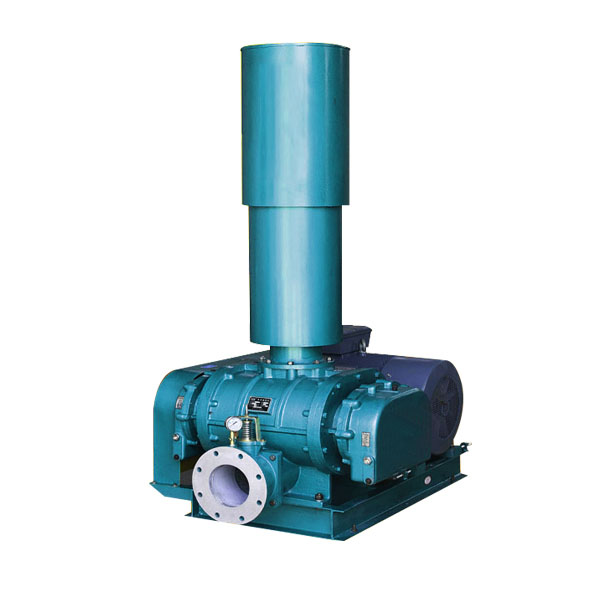

羅茨風機分臥式和立式兩種。臥式羅茨風機，它由兩個漸開腰形轉子 (空心或?qū)嵭?、長圓形機殼、兩根平行軸組成。機殼可分為帶有水冷、氣冷和不設冷卻裝置三類。傳動機構是在兩軸的同端裝有式樣和大小完全相同的、且互相嚙合的兩個齒輪，使主動軸直接與電動機相連，并通過齒輪帶動使從動軸作相反方向的轉動。每個轉子旋轉一周，能排擠出兩倍陰影體積的空氣，因而主動軸每旋轉一周就排擠出4倍陰影體積的空氣。羅茨風機進、出口合理的布置應為。上端進風下端排風(對臥式而言)，這樣可以利用高壓氣體抵銷一部分轉子與軸的重力，降低軸承壓力，減少磨損。
