羅茨風機齒輪拆卸方法及間隙調整圖

羅茨鼓風機結構以及齒輪拆卸方法：

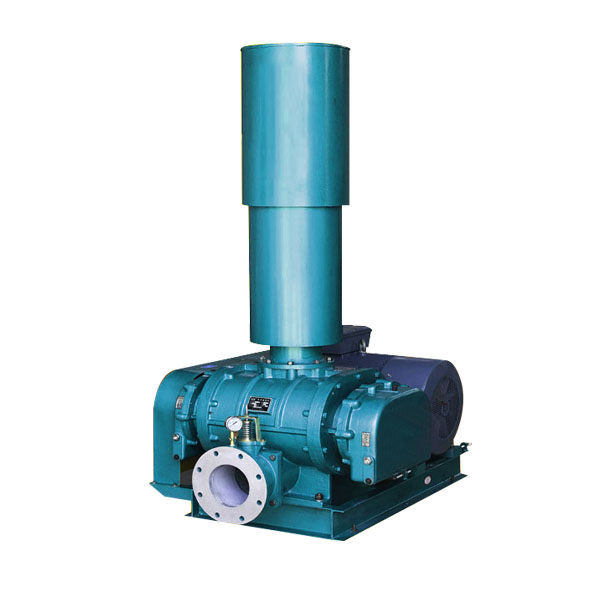

羅茨鼓風機由機殼、墻板、葉輪、油箱、消聲器五大部分組成。

機殼：主要起到支撐（墻板、葉輪、消聲器）和固定的作用。

墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。

葉輪：是風機的旋轉部分，分兩葉和三葉，但由于三葉的比兩葉的出氣脈動更小、噪聲更小、運轉更平穩等很多優點，已逐漸代替兩葉風機。

油箱：主要用于存放用來潤滑齒輪及軸承的潤滑油。

消聲器：用來減小羅茨鼓風機的進、出時由于氣流脈動產生的。

拆卸方法：軸承的拆卸，一般是從拆卸軸承座開始的。軸承座法蘭上通常留有2-4個專供拆卸時使用的工藝螺孔。拆卸時，先拆去軸承座與墻板間的聯接螺栓，然后往工藝螺孔中旋入螺釘，隨即可將軸承座從墻板結合面上頂開。在軸承座的拖動下，軸承外圈向外移動，隨軸承座一道被拆卸下來。軸承內圈是否隨外圈一起移動、也被拆卸，則與軸承的結構型式有關。

齒輪與聯軸器和皮帶輪的拆卸方法基本相同。拆卸順序是先拆圓螺母和止退墊圈等緊固件，然后拔齒輪。拔齒輪時，為阻止齒輪隨絲桿一起轉動，可在同步齒輪齒合處塞上一團布條或棉紗。同時，為防止齒輪從軸上跌落下來，拔輪時可讓圓螺母留在軸上。

羅茨鼓風機由于采用了三葉轉子結構形式及合理的殼體內進出風口處的結構，所以風機振動小，噪聲低。
